火電廠脫硫脫硝塔氮氧化物檢測儀應用背景：

火電廠脫硫脫硝系統是控制氮氧化物(NOx，含 NO、NO?)排放的核心環節，NOx 排放濃度需嚴格符合 GB 13223-2011《火電廠大氣污染物排放標準》(新建機組≤50mg/m3)。若脫硝塔催化劑失活、噴氨量失衡或設備泄漏，易導致 NOx 排放超標，面臨環保處罰與機組限產風險。因此，根據環保要求，需對脫硫脫硝塔進出口及關鍵節點的氮氧化物濃度進行實時監測，以確保排放達標并優化脫硝效率。深國安提供SGA-500氮氧化物檢測儀具備高精度、抗干擾能力強等特點，可滿足火電廠復雜工況下的監測需求。

產品資料

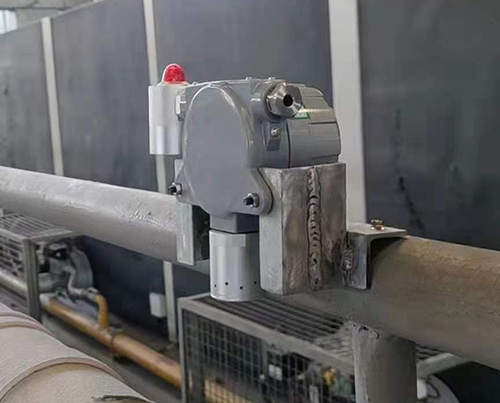

SGA-500系列氮氧化物檢測儀是深國安運用十多年技術經驗，自主研發生產的一款功能強悍、外觀新穎、品質卓越的工業級氮氧化物氣體檢測儀表;實時在線監測，超標自動聲光報警，還可通過內置繼電器自動聯動設備，排除險情;并支持4-20mA電流信號或RS485數字信號遠傳，溫濕度功能選配;SGA-500系列氮氧化物氣體檢測儀采用深國安典型的家族式“盾形”外觀設計, GB50493-2009《石油化工可燃?xì)怏w和有毒氣體檢測報警設計規范》研發生產，并取得相關的CPA型式批準證書、國家防爆證和第三方計量證書和專利證書。

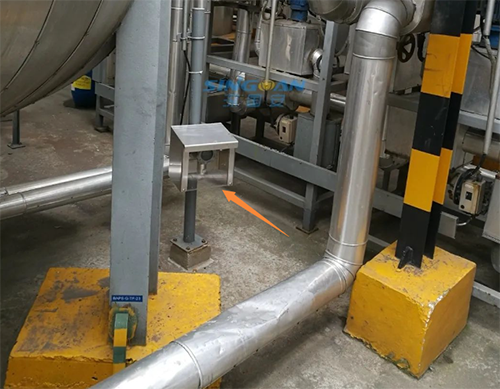

一、火電廠脫硫脫硝塔氮氧化物檢測儀布設方案

1.?脫硫脫硝塔入口?

?監測目的?：檢測進入脫硫脫硝塔前煙氣中的原始NOx濃度，為脫硝效率評估提供基準數據。

?布設要點?：安裝1臺固定式氮氧化物檢測儀，采樣探頭插入深度根據煙道直徑確定(一般插入深度為煙道直徑的1/3 - 1/2)，避開強電磁干擾源、振動源和熱源。

?2.脫硝設備后(如SCR/SNCR出口)?

?監測目的?：評估脫硝設備的處理效果，確保出口NOx濃度達標。

?布設要點?：安裝1臺固定式氮氧化物檢測儀，采樣探頭插入深度同入口，同時配備預處理系統(除塵、除水、過濾)，防止樣氣中的顆粒物和水分影響檢測精度。

3.?煙囪排放口?

?監測目的?：監測最終排放濃度，連接環保部門在線監控系統。

?布設要點?：安裝2臺固定式氮氧化物檢測儀(并聯)，提高數據可靠性，避免單點故障。采樣探頭插入深度根據煙囪直徑確定，同時配備防爆風機與阻火器，防止回火。

二、安裝與調試要點

1.?環境檢查?

確保安裝環境符合設備要求，溫度范圍為 - 20℃ - +50℃，濕度范圍為0 - 95%RH(無冷凝)。

避免設備直接暴露在極端氣候條件下，如暴雨、高溫等。

2.?基礎設施準備?

準備必要的安裝工具和材料，如螺絲刀、密封件、銅管、導線等。

確認現場電源供應穩定，符合設備要求(如220V交流電)，必要時配備不間斷電源(UPS)。

3.?氣路連接?

使用聚四氟乙烯管或伴熱采樣管連接采樣探頭和檢測儀的氣路接口，確保連接牢固無泄漏。

安裝電子冷凝器以去除樣氣中的水汽，保證檢測精度。

4.?數據傳輸?

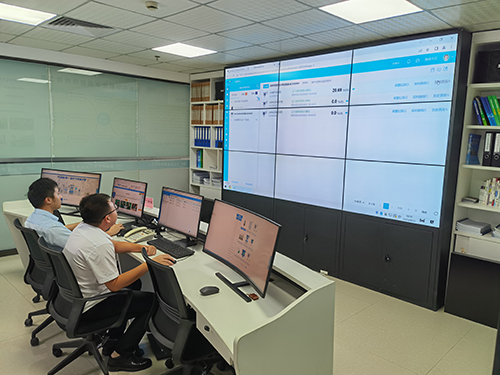

規劃通信線路(如RS485、以太網、無線網絡等)或預留接口，確保監測數據能實時傳輸至監控中心或云端平臺。

?5.校準與測試?

使用標準氣體對設備進行零點校準和跨度校準，確保測量準確性。

進行通訊測試，使用調試工具測試檢測儀與上位機的通訊是否正常。
